SS126系列三线式宽频带短波天线
SS126系列三线式宽频带短波天线
所属分类:短波天线
发布日期:2018-5-13
浏览:
咨询电话:13121844544
          13021163839

分享此产品:


SS126系列三线式宽带短波天线是一种性能优秀的新型全频段基站天线,它采用独特的三线偶极结构、损耗小、辐射效率高,全频带内保持低驻波比,不仅在宽边方向有强辐射,而且在窄边方向也有较强辐射,因而360度全向均能沟通联络。在10MHzc以下频率段工作时,三线天线提供高仰角发射,能够改善30-100公里盲区内通信效果。三线式短波天线重量轻,架设状态平稳,彻底克服了普通宽带双极天线重心偏斜、随风摇摆、易损坏的缺点,不但保证通信效果的稳定,而且抗风能力强。

三线式宽带短波天线造价低廉,架设安装方便,具有平行和倒"V"两架设方式。天线直接与电台连接,不用配接天调,在近中远各种距离都能够保持很好的通信效果,通信距离可达3000公里。

实践证明,原来配用宽带双极天线的台站,换用三线天线后信号等级显著提高。

SS126系列三线式天线分为三种型号,分别对应不同的功率。SS1261为125W天线,SS1262为500W天线,SS1263为1000W天线。

频率范围1.6 -- 30 MHz
驻 波 比≤2.5:1
功    率SS1261峰值250W,平均150W
SS1262峰值1000W,平均500W
SS1263峰值2000W,平均1000W
相对增益3-5dB
阻    抗50 欧姆
最大耐风阻力200公里/每小时
天线长度25米、28米(常规)、32米,可根据用户要求定制
天线宽度1.3米
架设长度最小架设长度30米
重    量6.0公斤(150W),7.5公斤(500W),9公斤(1000W)


平行方式架设

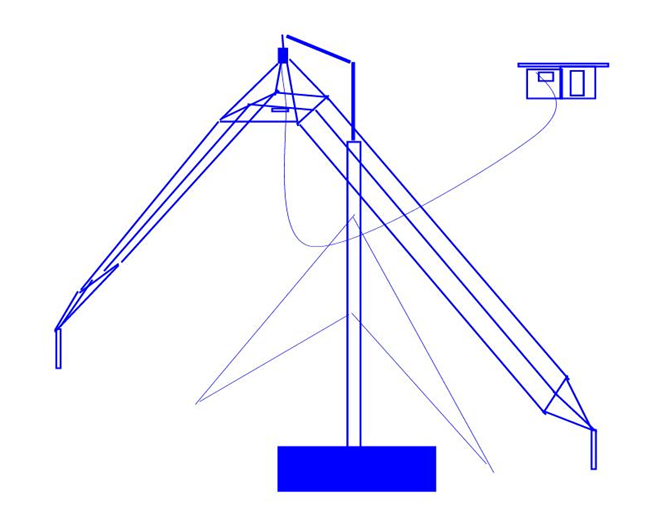

倒“V”方式架设
